Xhorse MINI PROG, Solder-free Programmer
프로그래밍의 새로운 시대, MINI PROG는 언제든지 준비가되어 있습니다.
간단하고 안전한 프로그래밍 경험을 제공하도록 설계되어 있습니다.
MINI PROG의 무게는 0.21kg으로 조작하고 휴대가 무척 편리하고 다양한 작업 환경에 적합합니다.
기능 목록 >>>
Solder-free Programming
EEPROM Reading & Writing
Dashboard Data Reading & Writing
Data Editing
Press Header
PIN Status Detection
APP Control
Cloud Backup
기존의 프로그래밍에는 납땜 작업이 필요했습니다 ...
와이어를 납땜해야 작업 과정이 복잡하고 시간이 걸립니다.
납땜을 싫어하는 분은 칩을 제거하고 와이어를 절단 할 때 차량의 고장과 데이터 손실이 발생할 수 있습니다.
납땜 작업 도중에 데이터가 손실 될 수 있습니다.
MINI PROG 하이라이트 :
칩을 제거 / 와이어 납땜/와이어 컷 / 핀을 옮길 필요없습니다
와이어를 분해 또는 절단하지 않아도, PCB를 손상시킬 위험이 없다
초보자도 사용하기 쉬운
Multi-module Reading & Writing
연결 그림이 화면에 표시되어, IMMO 데이터를 읽고 쓸 수 있습니다.
BMW : BDC / CAS3 / CAS3 + / CAS4 / CAS4 + / FEM
벤츠 : EIS / EIZ
포르쉐 : BCM
랜드 로버 : RFA
볼보 : CEM / KVM
EEPROM reading & writing
EEPROM 데이터 24C ××, 93C ××, 95 ××× 25 ××× 등의 읽기 및 쓰기를 지원합니다.
시장의 EEPROM의 95 %를 커버하고 있습니다,
ECU data reading & writing
BMW, AUDI, VW의 DFLASH과 PFLASH 읽기 및 쓰기를 지원합니다.
Dashboard data reading & writing
혼다, Kia, Hyundai 등을 지원합니다.
위의 지원 목록은 부분적으로 만 표시되어 있지 않습니다. 전체 목록은 최신 버전 MINI PROG 애플 리케이션을 참조하십시오.

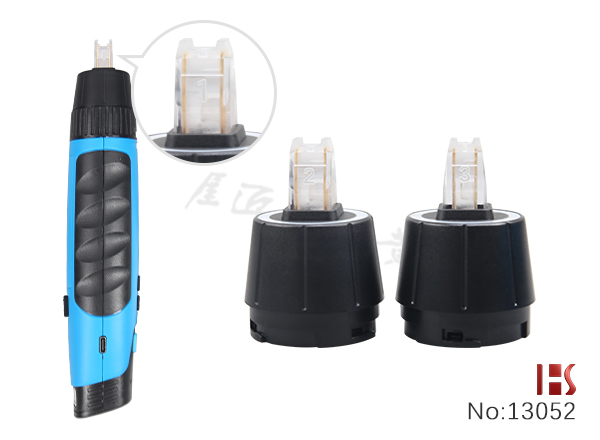

핀 헤더 1은 DIP8 칩 읽기를 지원합니다
핀 헤더 2는 SOP8 와이드 타입 패키지 칩 읽기를 지원합니다
핀 헤더 3은 SOP8 표준 패키지 칩 읽기를 지원합니다
사용할 준비할 것은:

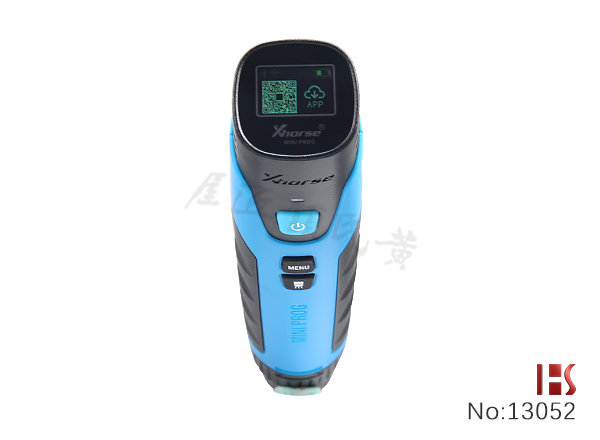

아래 Xhorse 앱의 QR 코드를 스캔하거나 Google Play 또는 앱 스토어에서 "Xhorse"를 검색하세요.
빠른 설정 :
1). ON / OFF 버튼 을 눌러 부팅 화면을 표시합니다.
2). 전원 끄기
ON / OFF 버튼을 4 초간 누르고 있으면 MINI PROG가 전원끕니다.

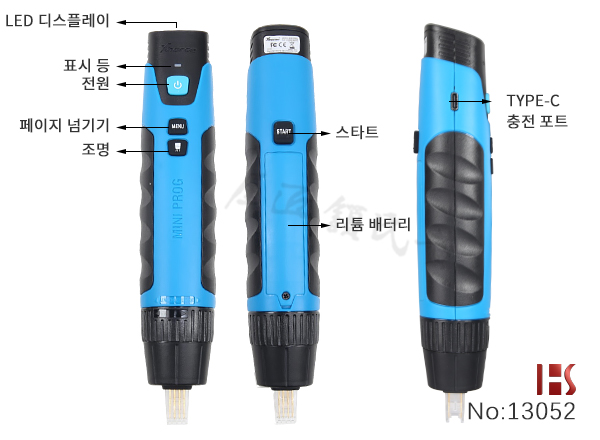

3). 버튼 설명
① ON / OFF 버튼 : ON / OFF 버튼을 1-2 초간 누르면 MINI PROG가 켜지고 4 초 동안 누르면 MINI PROG가 꺼집니다.
② 시작 버튼 : MINI PROG가 켜지고 준비가 완료되면 '시작'을 눌러 작업합니다.
③ 페이지 넘김 버튼 : 화면에 모든 내용이 표시되지 않을 경우 '페이지 넘김'을 누르면 관련 정보를 볼 수 있습니다.
④ 라이트 버튼 : MINI PROG를 테스트 커넥터 1, 2, 3 중 하나에 연결 한 후, 라이트가 필요하면 해당 테스트 커넥터 표시등이 켜진 'Light'버튼을 누르고 다시 누르면 꺼집니다.
4). 스마트 폰에 연결
MINI PROG 은 Bluetooth 또는 WIFI로 스마트 폰에 연결됩니다.
① HOME 페이지에서 【Connect to device】를 클릭하면 사용 가능한 기기 일련 번호가 표시되며 SN에 따라 접속할 기기를 선택합니다.
② 사용자 선택을위한 연결 방법은 블루투스 또는 WIFI, 연결 방법에 따라 장치가 자동으로 연결됩니다.
여러 납땜 프리 어댑터 사용 가능 (옵션 도구 별매)
BMW 어댑터
BMW CAS3 / CAS3 + CAS4 / CAS4 + FRM, DB15-DB25 어댑터 (EWS4 어댑터 만 사용), D80 / 35080, ECU 인터페이스 보드 키트
포르쉐 IMMO 어댑터
포르쉐 BCM
랜드 로버 IMMO 어댑터
랜드 로버 KVM
VOLVO IMMO 어댑터
VOLVO KVM, VOLVO CEM-1, VOLVO CEM-2
MB91F 대시 보드 어댑터
혼다 FIT-H
혼다 FIT-L
현대 소나타
KIA K3
KIA K5
ECU 어댑터
원격 업데이트 어댑터
9S12XE 케이블
MCU 케이블

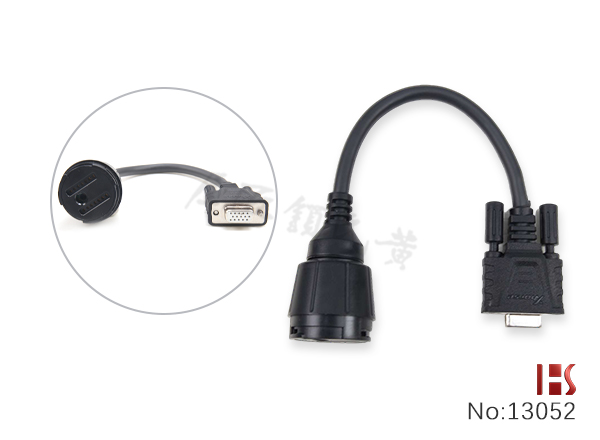

DB9 케이블
12V + 5V 전원 어댑터
핀 헤더 4
위의 어댑터와 케이블은 옵션 도구이며 표준 구성에 포함되어 있지 않습니다. 추가 구입의 경우는 연락해주십시오.
|
